Testgerät klein
Inhaltsverzeichnis:
4.7 Serieller Teststecker (Stecker X7)
4.9 SPI-Programmierschnittstelle (Stecker X9)
4.10 Antennenstecker (Stecker X10)
4.11 Ext. Temperatursensor (Stecker X11)
9 RJ-Steckerbelegung und Kabelfarben
Versionsverfolgung
|
Version |
Datum |
Bemerkung |
|
|
V1.0 |
22.02.2023 |
Initialversion |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 Allgemein
Das Testgerät klein ist ein universelles Testgerät für Funk und andere Anzeigen. Es kann auch als separater Überwachungsempfänger für das Haus dienen. Es ist bestückt mit:
- Universalsende-Empfänger als Steuereinheit mit einem ATMega 328P und RFM12B/RFM69CW
- ESP8266-01
- 2.4“-LCD 320 x 240
- DS1307 RTC
- Tastatur mit 4 Tasten
- 2 RJ45-Stecker (1 x I“C; 4 x Ein/Ausgänge)
- Netzteil Traco 3.3V
Auf der Leiterplatte sind noch 2 RJ45-Stecker vorgesehen. Diese dienen dem Anschluss von I2C- und 1-Wire-Modulen. Ausserdem stehen 4 einzelne Ein/Ausgänge zur Verfügung.
Als Anzeige dient ein grafisches Display (2.4“) mit einer Auflösung von 320x240 Pixeln. Die Speisung erfolgt mit einem Traco-Spannungswandler direkt mit 3.3V.
Für Tests steht ein serieller TTL-Ein-/Ausgang zur Verfügung. Dieser dient ebenfalls der Ansteuerung des ESP8266-01, sofern dieser bestückt ist.
Da der RTC des Universal-SE nicht ausreichend gepuffert ist ist auf der
Leiterplatte ein separater RTC DS1307 vorhanden. Er wird durch einen Goldcap-Kondensator
mit einer Kapazität von 0.22mF gepuffert. Da sich der Interrupt-Eingang auf dem
Universal-SE befindet muss die 1-sec-Interruptleitung des DS1307 mittels
separatem Kabel von X8/1 auf das Lötpad des nicht bestückten RTC auf der
Universal-SE-Leiterplatte verbunden werden.
Alternativ kann der RTC des Universal-SE verwendet werden. Dann kann die
Pufferung mittels Kabel von X8/2 zum Kondensator C4 (10uF) erfolgen.
2 Bedienung

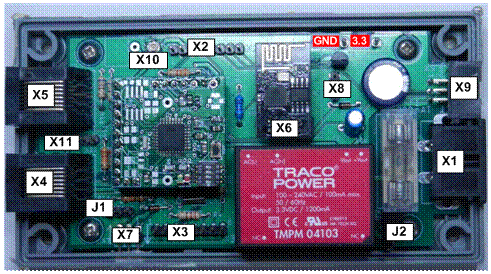

2.1 Ansicht
2.2 Displaydarstellung
Es werden mit dem Display (320x240 Pixel) bei einer Zeichenmatrix von 12x16 22 Zeichen in 12 Zeilen dargestellt.
2.3 Bedienung
Für die Bedienung sind 4 Tasten vorhanden. ES sind dies (von oben nach unten):
- Taste UP
- Taste DOWN
- Taste RECHTS
- Taste OK
Die Funktion der Tasten wird vom geladenen Programm festgelegt.
3 Ein/Ausgänge
3.1 Serieller Ein-und Ausgang
Es steht 1 serieller Ein/Ausgang zur Verfügung. Er führt TTL-Pegel. Die TTL-Pegel sind so angepasst dass sie direkt mit der 3.3V-Logik des Universalsenders verbunden werden können.
Prinzip:
|
Sender (Tx des internen uP) |
Empfänger (Rx des internen uP) |
|
|
|
|
|
|
4 Steckerbelegung
4.1 Netzbuchse (Stecker X1)
4.2 Display (Stecker X2)
|
Pin |
Signal |
Kabelfarbe |
Pin des Disolays |
|
1 |
+3.3V |
rosa |
1 |
|
2 |
GND |
gelb |
2 |
|
3 |
CS Port PD.5 |
braun |
3 |
|
4 |
Reset Expander Port P4 |
rosa |
4 |
|
5 |
A0 Port PD.6 |
gelb |
5 |
|
6 |
MOSI |
grün |
6 |
|
7 |
SCK |
weiss |
7 |
|
8 |
Beleuchtung Epander Port P7 |
grau |
8 |
4.3 Tastatur (Stecker X3)
|
Pin |
Signal |
Kabelfarbe |
Pin der Tastatur |
|
1 |
Taste UP Expander Port P0 |
braun |
1 |
|
2 |
Taste DOWN Expander Port P1 |
|
2 |
|
3 |
Taste RECHTS Expander Port P3 |
grün |
3 |
|
4 |
Taste OK Expander Port P4 |
grau |
4 |
|
5 |
/Reset Expander Port P5 |
weiss |
5 |
|
6 |
LED rot (JP1) Expander Port P6 |
grau |
10 |
|
7 |
Led grün |
grün |
9 |
|
8 |
GND |
gelb |
6 |
4.4 RJ45 (Stecker X4)
|
Pin |
Signal |
Pin |
Signal |
|
1 |
Expander Port P5 (via JP1/Pin 2 & 3 verbinden) |
2 |
+3.3V |
|
3 |
+3.3V |
4 |
uP-Port PD.7 |
|
5 |
uP-Port PD.4 |
6 |
GND |
|
7 |
GND |
8 |
Expander Port P6 |
4.5 RJ45 (Stecker X5)
|
Pin |
Signal |
Pin |
Signal |
|
1 |
------ |
2 |
+3.3V |
|
3 |
+3.3V |
4 |
SDA |
|
5 |
SCL |
6 |
GND |
|
7 |
GND |
8 |
--------- |
4.6 ESP8266 (Stecker X6)
|
Pin |
Signal |
uP-Port |
|
Pin |
Signal |
uP-Port |
|
1 |
RX |
TX1 |
|
2 |
3.3V |
|
|
3 |
GPIO0 |
|
|
4 |
Codierung |
|
|
5 |
GPIO2 |
|
|
6 |
CH_PD |
|
|
7 |
GND |
|
|
8 |
TX |
RX1 |
4.7 Serieller Teststecker (Stecker X7)
|
Pin |
Signal |
Kabelfarbe |
|
1 |
TX |
|
|
2 |
GND |
|
|
3 |
RX |
|
4.8 RTC-Interupt (Stecker X8)
|
Pin |
Signal |
Kabelfarbe |
|
1 |
RTC-Interrupt |
|
|
2 |
+ Pufferkondensator |
|
|
3 |
Codierung |
|
4.9 SPI-Programmierschnittstelle (Stecker X9)
Stecker: Flachbandstecker 2x3-polig
|
Pin |
Signal |
Port |
Pin |
Signal |
Port |
|
1 |
SDO / MISO |
PB6 |
2 |
VDD |
|
|
3 |
SCK |
PB7 |
4 |
SDI / MOSI |
PB5 |
|
5 |
/Reset |
|
6 |
GND |
GND |
4.10 Antennenstecker (Stecker X10)
Stecker und Lötpunkt. Der freie Platz daneben ist für eine fixe Antenne vorgesehen (Messingrohr mit integriertem Temperatursensor. Als Temperatursensoranschluss dient X11).
4.11 Ext. Temperatursensor (Stecker X11)
|
Pin |
Signal |
Kabelfarbe |
|
1 |
+3.3V |
|
|
2 |
DS18B20 Port PD.7 |
|
|
3 |
Codierung |
|
|
4 |
GND |
|
4.12 Jumper JP1
|
Pin |
Signal |
|
|
Kabelfarbe |
|
1 |
LED rot |
|
|
|
|
2 |
Expander Port P5 |
|
|
|
|
3 |
X4.1 oder DS18B20 |
|
|
|
4.13 Jumper JP2
Anschluss des Netzschalters

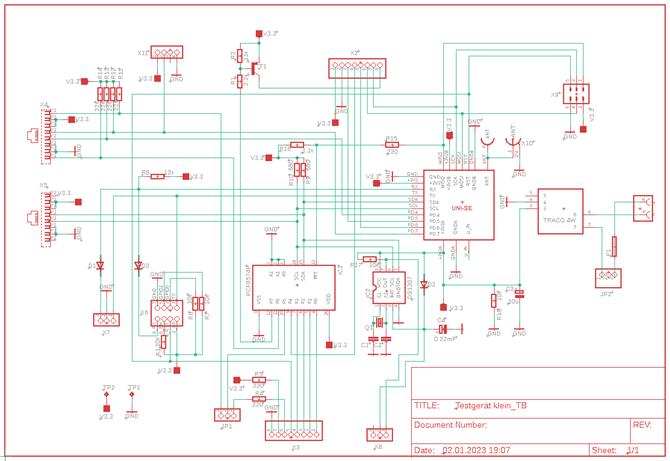

5 Schema Steuerplatte

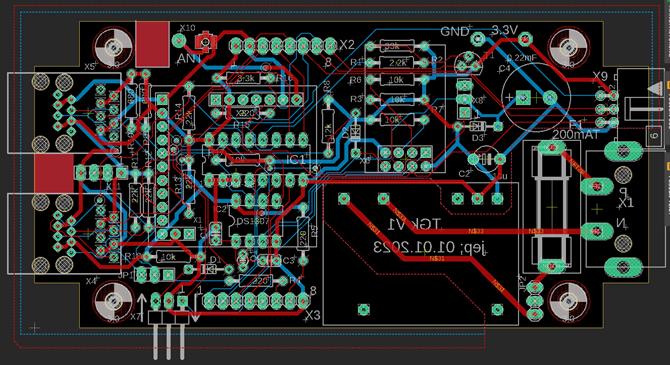

6 Layout Steuerplatte

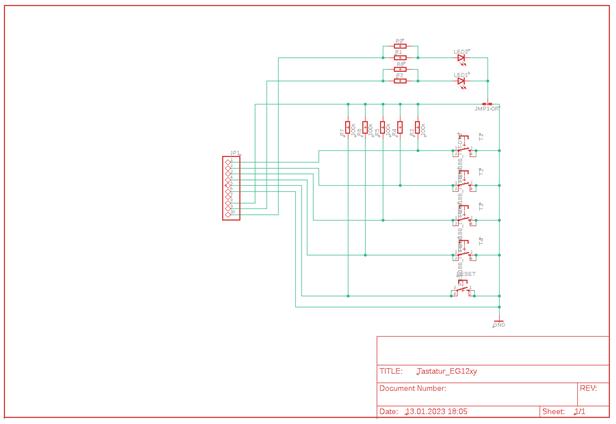

7 Schema Tastaturplatte
8 Layout Tastaturplatte
|
|
|
9 RJ-Steckerbelegung und Kabelfarben
|
|
|
Signal |
8-poliges Flachkabel |
4-poliges Flachkabel |
4-poliges Flachkabel speziell für Wärmepumpe |
||
|
1 |
----- |
----- |
WP-Laufzeit |
schwarz |
----- |
grün (3) |
|
|
2 |
----- |
VCC |
VCC |
rot |
----- |
|
|
|
3 |
1 (3) |
VCC |
VCC |
grün |
|
weiss |
weiss |
|
4 |
2 (4) |
SCL |
1-wire |
gelb |
braun |
braun |
|
|
5 |
3 (5) |
SDA |
DCF77 |
blau |
grün |
|
|
|
6 |
4 (6) |
GND |
GND |
weiss |
gelb |
gelb |
|
|
7 |
----- |
GND |
GND |
schwarz |
----- |
|
|
|
8 |
----- |
----- |
Röbby |
orange |
----- |
|
|
Print
