Testgerät V1.0
Inhaltsverzeichnis:
1.1 Serieller Ein-und Ausgang. 3
2.1 SPI-Programmierschnittstelle (Stecker J3) 4
2.2 I2C-Stecker (Stecker J4) 4
2.3 Anwender-SPI (Stecker J5) 4
2.4 Einzeleingänge, 1-wire (Stecker J6) 5
Versionsverfolgung
| Version | Datum | Bemerkung |
|
| V1.0 | 21.01.15 | Initialversion |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 Allgemein
Das Testgerät dient zum Ausprobieren von Software. Es ist mit allen Schnittstellen ausgestattet die verwendet werden. Es sind dies:
- I2C
- SPI für Anwendungen
- SPI zum Programmieren
- 4 Einzeleingänge
- RS232 Seriell
- TTL-Seriell
- Ext. Speisung 8…12 VDC

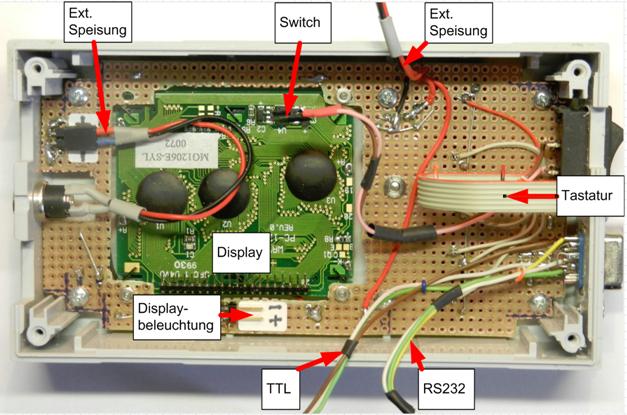

Als Anzeige dient ein grafisches Display mit einer Auflösung von 128x64. Das Display wird beleuchtet wenn eine externe Speisung angeschlossen ist.
Als Haupt-Speisung dienen 4 eingebaute Akkus die über einen Widerstand leicht geladen werden wenn eine externe Speisung angeschlossen ist.

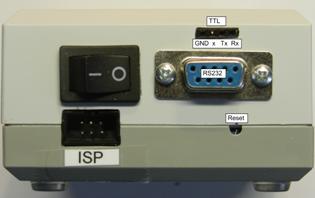

1.1 Serieller Ein-und Ausgang
Es stehen 2 serielle Ein/Ausgänge zur Verfügung. Es sind dies ein Ein/Ausgang mit RS232-Pegel und einer mit TTL-Pegeln. Sie werden jedoch von einem seriellen uP-Anschluss bedient. Es darf darum immer nur EIN Anschluss verwendet werden.
Die TTL-Pegel sind so angepasst dass sie direkt mit der 3.3V-Logik des Universalsenders verbunden werden können.
Prinzip:
| Sender | Empfänger |
|
|
|
|
| |
2 Steckerbelegung
2.1 SPI-Programmierschnittstelle (Stecker J3)
Stecker: Flachbandstecker 2x3-polig
| Pin | Signal | Port | Pin | Signal | Port |
| 1 | SDO / MISO | PB6 | 2 | VDD |
|
| 3 | SCK | PB7 | 4 | SDI / MOSI | PB5 |
| 5 | nIRQ / IRQ0 | PD2 | 6 | GND | GND |
2.2 I2C-Stecker (Stecker J4)
Stecker: RJ8
Achtung, hier handelt es sich um die Steckerbelegung des Testgerätes sowie die Kabelbelegung wie sie DIREKT am Testgerät angeschlossen werden.
|
|
| Port | Standard-signal | 8-poliges Flachkabel | 4-poliges Flachkabel | 4-poliges Flachkabel speziell für Wärmepumpe | |
| 1 | ----- | ----- |
| schwarz | ----- | grün (3) | |
| 2 | ----- | VCC | VCC | rot | ----- |
| |
| 3 | 1 (3) | VCC | VCC | grün |
| weiss | weiss |
| 4 | 2 (4) | Port PC0 | SCL | gelb | braun | braun | |
| 5 | 3 (5) | Port PC1 | SDA | blau | grün |
| |
| 6 | 4 (6) | GND | GND | weiss | gelb | gelb | |
| 7 | ----- | GND | GND | schwarz | ----- |
| |
| 8 | ----- | ----- |
| orange | ----- |
| |
2.3 Anwender-SPI (Stecker J5)
Stecker: Flachbandstecker 2x5-polig)
| Pin | Signal | Port | Pin | Signal | Port |
| 1 | GND |
| 2 | GND |
|
| 3 | nSel | PD3 (NICHT PB4) | 4 | SCK | PB7 |
| 5 | SDI / MOSI | PB5 | 6 | ----- | ----- |
| 7 | SDO / MISO | PB6 | 8 | nIRQ / IRQ0 | PD2 |
| 9 | VDD |
| 10 | VDD |
|
Bem: nSel ist hier PD3, beim Datenlogger ist es PB4
2.4 Einzeleingänge, 1-wire (Stecker J6)
Stecker: RJ8
Achtung, hier handelt es sich um die Steckerbelegung des Testgerätes sowie die Kabelbelegung wie sie DIREKT am Testgerät angeschlossen werden.
|
|
| Port | Standard-signal | 8-poliges Flachkabel | 4-poliges Flachkabel | |
| 1 | ----- | Port PD4 | WP-Laufzeit | schwarz | ----- | |
| 2 | ----- | VCC | VCC | rot | ----- | |
| 3 | 1 (3) | VCC | VCC | grün |
| weiss |
| 4 | 2 (4) | Port PD5 | 1-wire | gelb | braun | |
| 5 | 3 (5) | Port PD6 | DCF77 | blau | grün | |
| 6 | 4 (6) | GND | GND | weiss | gelb | |
| 7 | ----- | GND | GND | schwarz | ----- | |
| 8 | ----- | Port PD7 | Röbby | orange | ----- | |

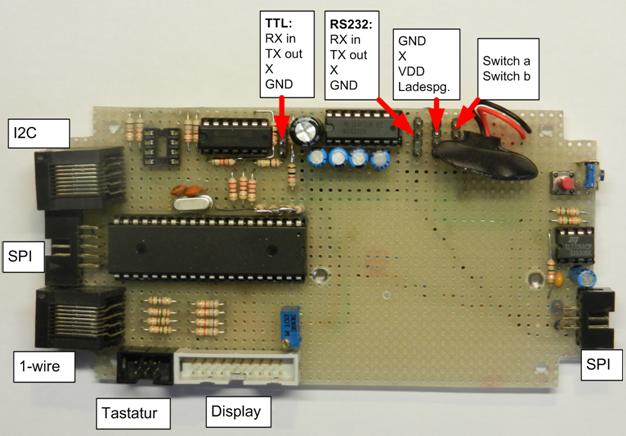

3 Layout
|
|
|
|
Print
